eXERD 라는 ER다이어그램 툴이 있다.
window 에선 설치가 가능하지만 mac 에선 프로그램 설치로 이용 불가.
대신 eclipse 에서 plug-in을 통해 exerd 를 사용 할 수 있다.
exerd plug-in 설치
첫번째로 기존 설치되어있는 eclipse 를 실행시킨다.
현재 학원에서 최종 프로젝트 진행중이라 eGovFrame 3.10 을 사용중이다.
아래와 같은 화면이 나온다.

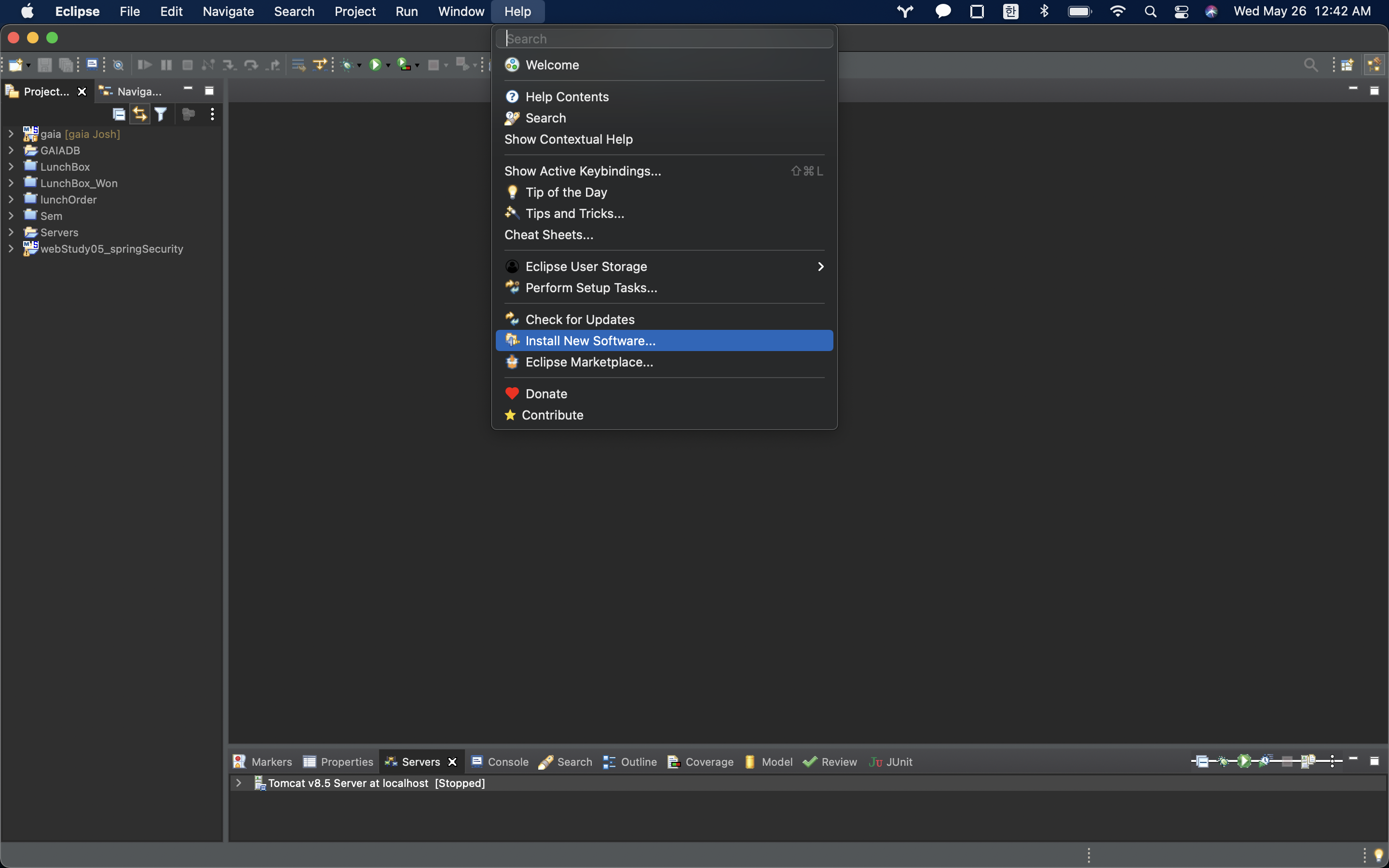

Help > Install New Software 를 클릭한다.

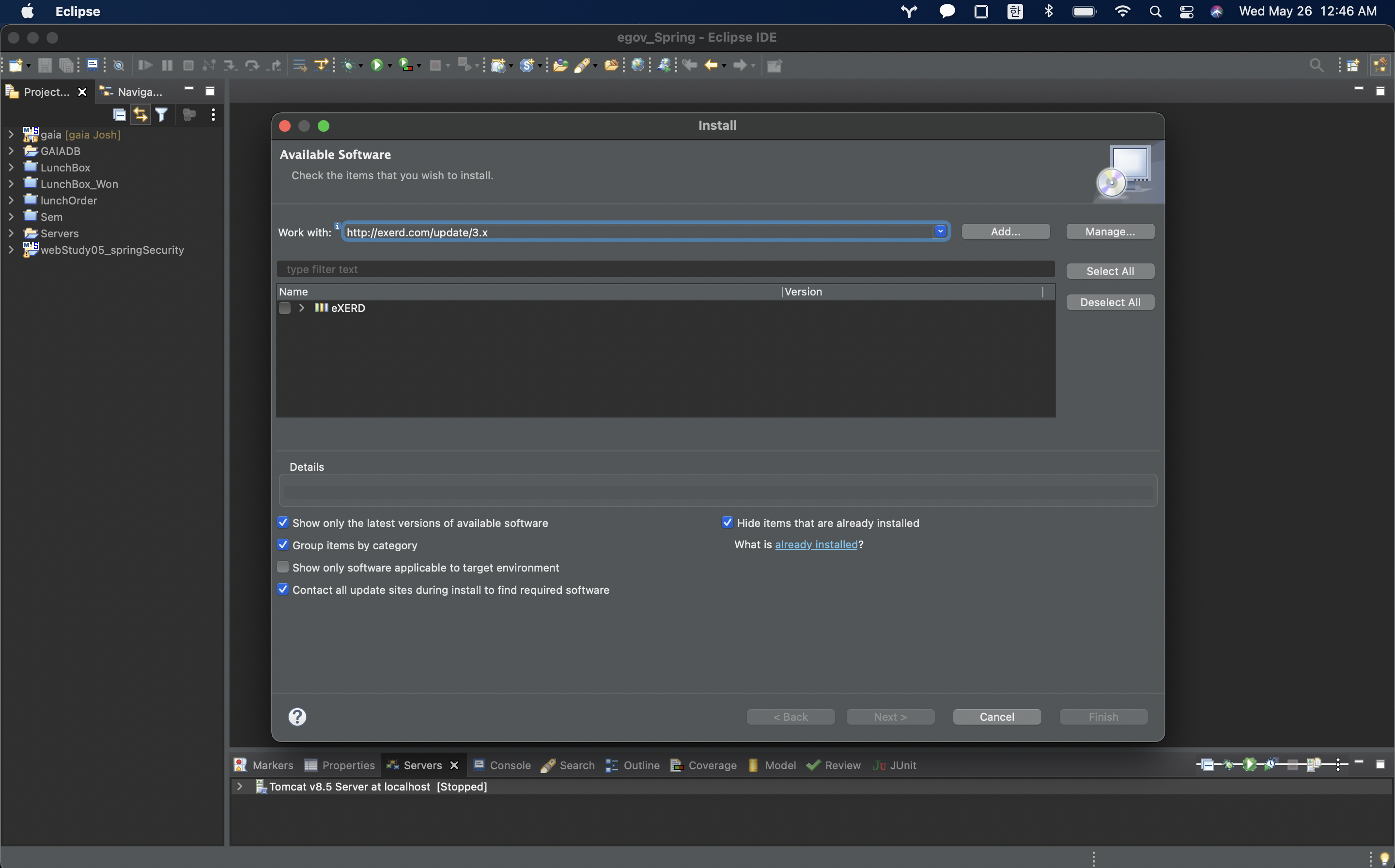

위와 같은 화면이 나오고
Work with 에 http://exerd.com/update/3.x 를 입력하고 아래 뜬 exerd 를 선택 후 next 를 누르면 설치 시작
다만 http://exerd.com/update/3.x 를 실행하면 3.x 버전이 설치되기 때문에 기존 window에서 이전 버전을 사용했다면 파일이 열리지않는다.
버전 확인후 3.x 로 설치할지 2.x 로 설치 할지 정해야한다.
2.x 의 경우 http://exerd.com/update 를 입력하고 설치하면 된다.( 2.5 버전이 설치되었다.)

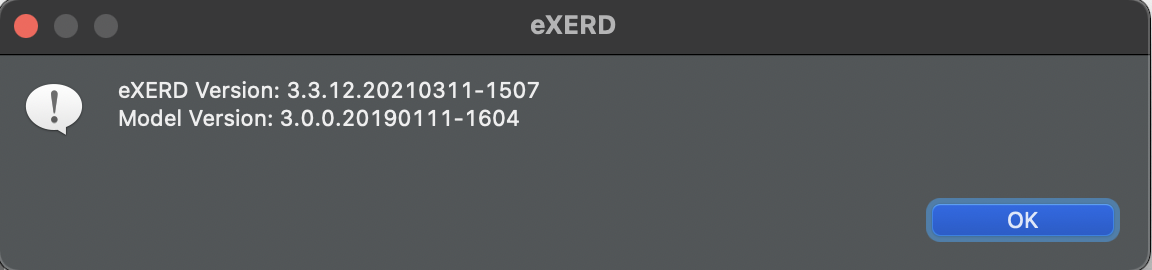

3.x으로 설치한 경우 아래와 같이 설치되었다.
exerd 파일 생성
mac 의 경우 command+n 을 누르면 새로운 파일을 만들 수 있다.

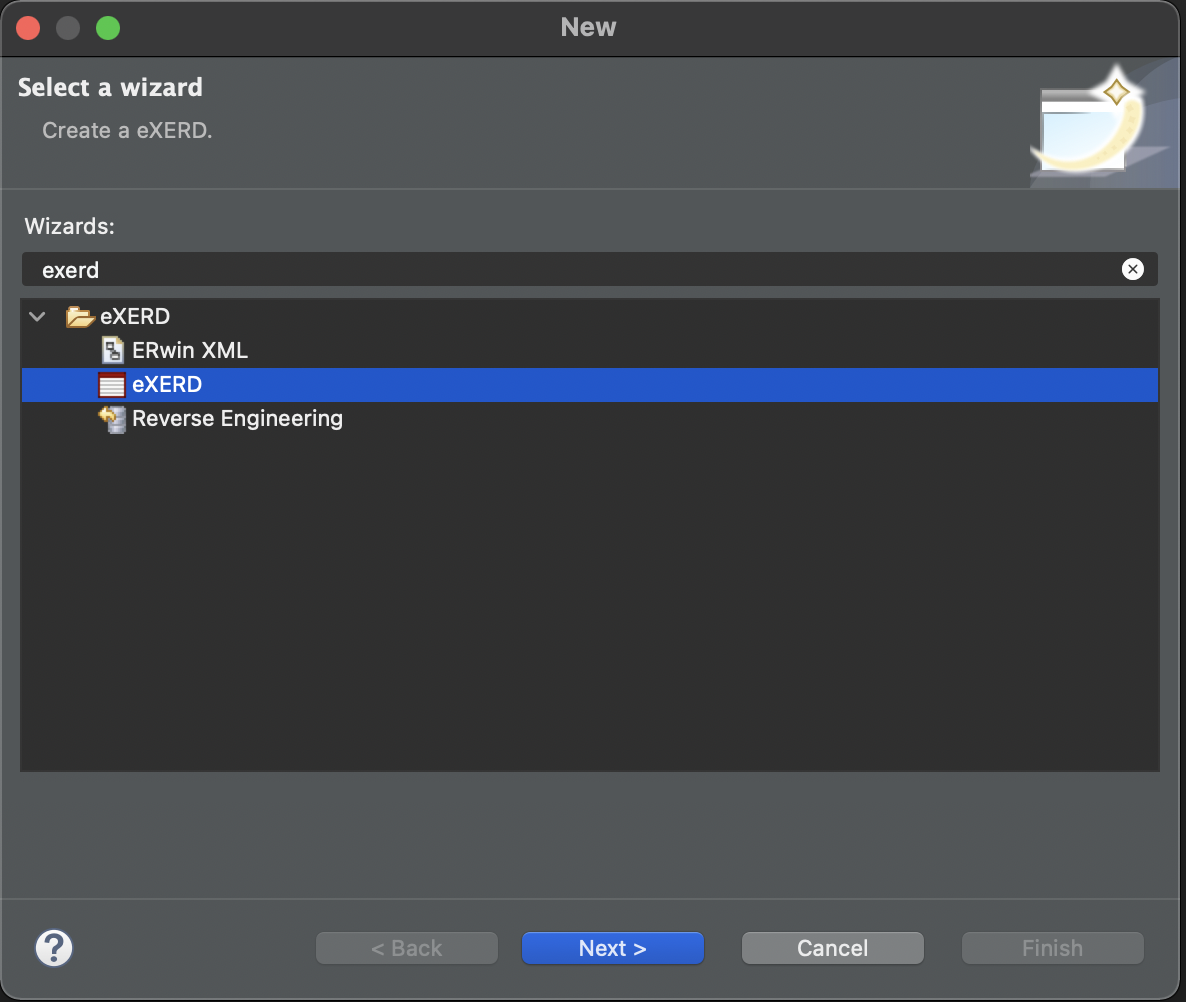

new 창이 열리면 exerd 를 검색하고 eXERD 파일을 선택 후 next 를 누른다.
exerd 파일 생성 2

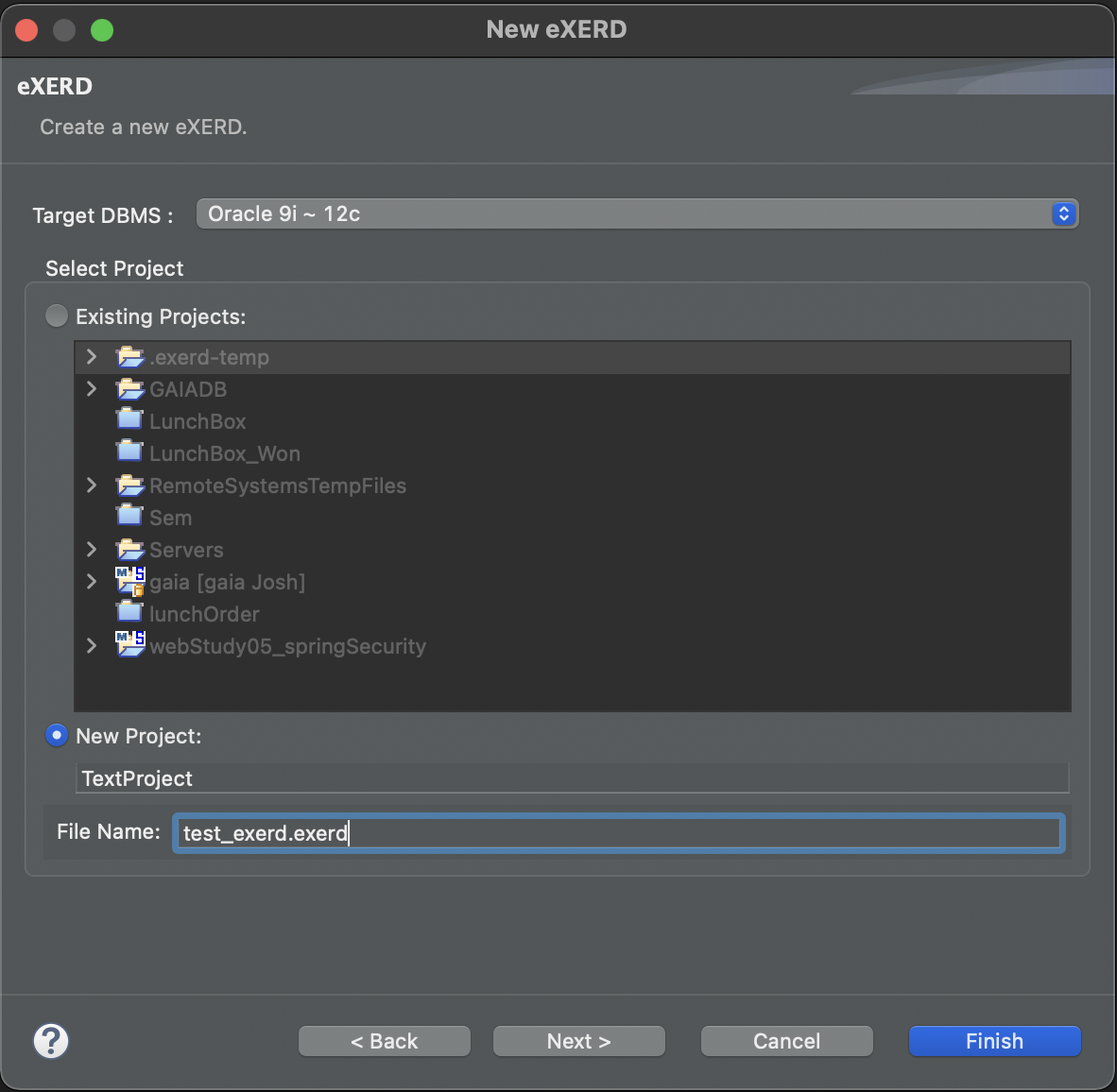

Target DBMS 를 본인이 사용하고 있는 DBMS 로 설정하고 기존 프로젝트나 새로운 프로젝트를 생성해서 exerd 파일을 만들 수 있다.
exerd 파일 생성 3

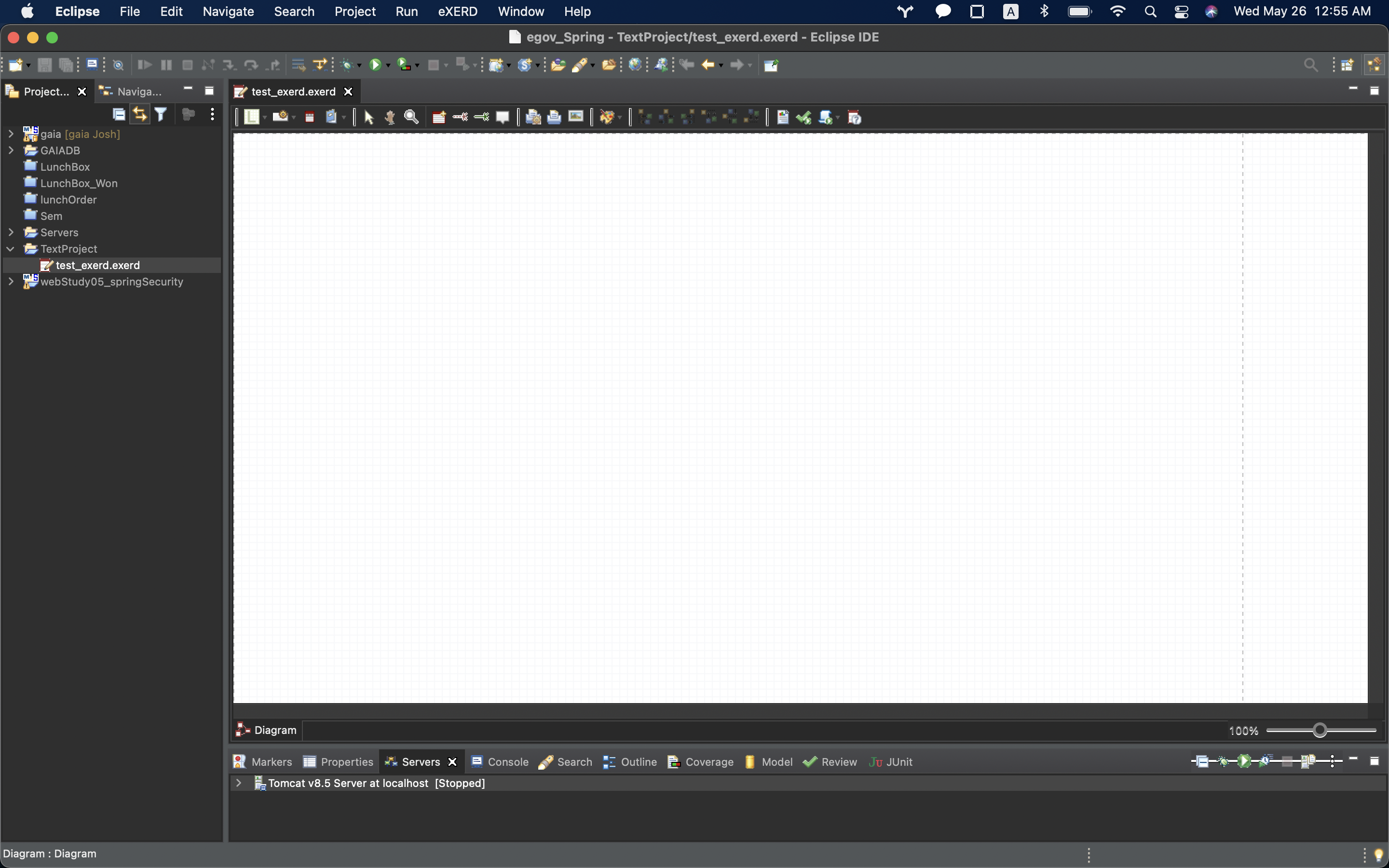

새로운 프로젝트TextProject(TestProject 로 하려고했는데 오타)에 test_exerd.exerd 파일을 생성했다.
여기에 테이블을 생성하고 식별관계를 연결해서 ER 다이어그램을 만들 수 있다.
다음엔 테이블 생성 과 연결을 해봐야겠다.
